確かな技術と自由な発想 新しいライフスタイルをご提案します

Artwin の開発コンセプトは、設計者の感性を素直に表現するオベレーション。
コマンドを意識せずに設計可能な操作方法を実現しています。

Artwin Layout

  • PCB 設計 CAD としてデジタル、アナログ基板に対応しております。特に電源基板、フレキシブル基板、パーンインボードなど、 信号特性を重要視したアートワーク機能を実現しました。
  • パターンの円弧処理やテーパー処理を迅速に実行できます。ティアドロップ形 状も接円弧や直線タイプをサポートし、サイズの変更も行うととができます。 また、機構系CADと同等な図面処理(補助線、寸法線、線分カットなど)をサポー トしておりますので、複雑な形状でも手軽に作成、編集ができます。
Artwin Layout無料体験版はここから   カタログ

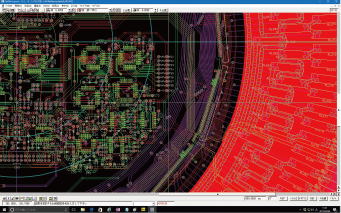

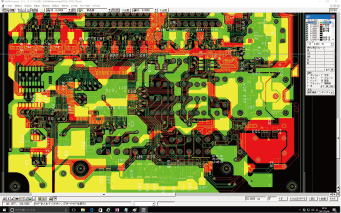

   自由なアートワークと自由なベタ

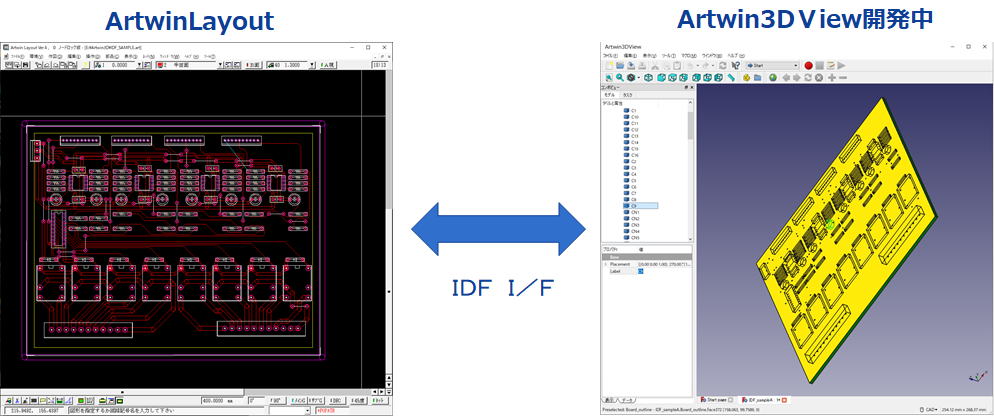

  オプション機能 Artwin3D I/F IDFが搭載されました。
   ArtwinLayout基板設計CADデータをSolidWorksに取り込んで筐体との干渉検査確認や熱解析(熱流体)
   などをします。SolidWorks側で部品移動した情報をIDF出力してArtwinLayout基板設計CADに戻します。
   SolidWorks Premiumには、IDF In/out CircuitWorks機能が装備されています。

IDF I/Fは、3Dデータを出力して
他社の3DCADで読み 込み表示します。
部品配置移動後のIDFデータを受け取り、ArtwinLayoutで部品配置変更も行えます。



2020年には、Artwin3DViewr開発予定
  • マイクロストリッアラインやストリップラインのインピーダンス値からパターン幅を 計算します。インピーダンス値指定設計を行う場合には大変有効な機能になります。 また、ガーパ一入力した図面からもインピーダンス値を計算することができます。

  インピーダンス計算

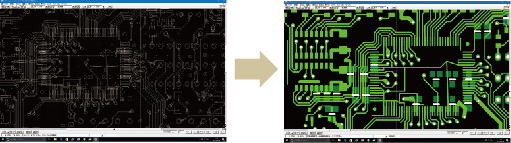

  • ベタ自動発生や、作成したパターンをベタに変換することができます。
    ベタを扱うことが要求されるアナログ設計を強力にサポートします。

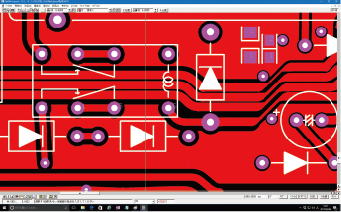

  ベタ自動発生


















  • 機構系CADから出力されるDXFデータを簡単に取り込むことができます。
    複雑な外形や機構系で作成した基板図を手軽に読み込、ガーバー出力することができます。

  DXF I/F















Artwin Schematic

  • Artwin Schematic は、設計工数削減が可能な回路図CADをめざしております。
    Artwin Layoutから生まれたユーザー目線を大切に、簡単な操作を追求した自由に作画できる回路図CADです。
    手書きの回路図、PDFの回路図を画像データとして背景に入力する事で、回路図トレースが簡単に行えます。
    CADソリユーションとして複数のPCB設計CADを使用する企業向けに回路図作成ソフトとして
    キャブチャ・ソリユーションを提供致します
Artwin Schematict無料体験版はここから   カタログ

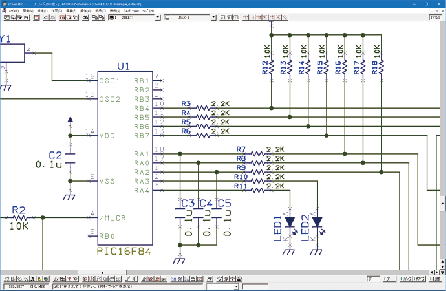

  回路図

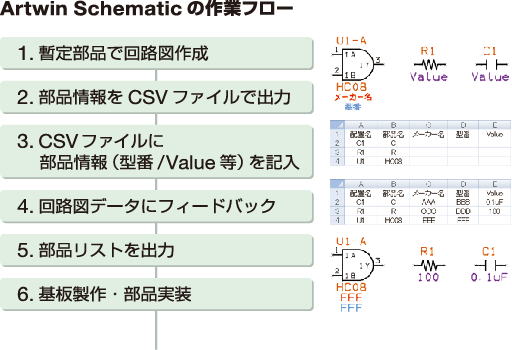

  • Artwin Schematicは、暫定的部品を配置して回路図を作成し、
    部品情報をCSVファイルで出力する事が出来ます。
    Artwin Schematicは、暫定的部品情報(CSVファイル)型番/Value等々を変更記入して
    回路図に戻すことが出来ます。
    ネットリスト出力も主な電子CADに合わせて出力が出来ます。(20種類以上)
    部品リストも同時に出力ができます。
    最終基板製造部品情報を回路図に反映することで基板と回路図が100%同期することが出来ます。

  部品表同期機能

基板と100%マッチした目指図が簡単に作成可能

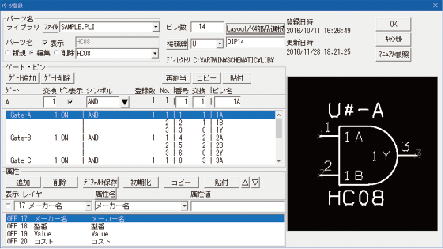

  • Artwin Schematicは、シンボルを登録してパーツを作成します。
    1、任意のライブラリに保存が可能です。
    2、ピン数管理が出来ます。
    3、Artwin Layout部品選択が可能です。
    4、登録・更新日時が記録されます。
    5、接頭辞・ゲート・ピン・属性等々が自在に編集変更が出来ます。

  パーツ登録

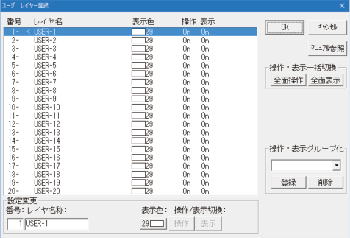

  • Artwin Schematicは、自由に使用出来るユーザーレイヤ(20)があります。
    自由な作画機能で、基板外形図を自動寸法入りで作図も可能です。
    回路図図面に色々な朱書の追加も容易に行えます

    1、各シート毎に20 レイヤが設定できます。
    2、部品情報・コスト情報・型番等の属性値を入力できます。
    3、メモ、注意事項等の記載が出来ます。
    4、アートワークの指示、基板外形図、大まかな部品配置指示図
    5、64色から色を選択できます。
    6、表示、操作の ON/OFFとグループ化の選択が可能です。

  自由ユーザーレイヤ

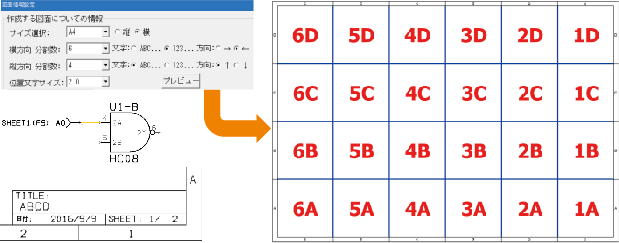

  • Artwin Schematicは、回路図のシート枠を自動で作成することが出来ます。

    1、用紙サイズ、分割数、方向、文字サイズを入力
    2、指定した分割数で、ロケーションを自動認識
    3、部自の位置を自動認識
    4、他ページに接続した際に、自動で接続先のロケーションを表示
    5、固定文字、可変文字、ページ数の自動認識(日本語表記可能)

  シート枠作成ウィザード





















Artwin EMI制御

  • Artwin EMI制御は、DEMTASNXの機能をArtwinLayout専用装備したオプション機能です。
  • EMI抑制設計支援ツール DEMITASNX(NECソリューションイノベーダー株式会社の商品です。)
    DEMITASNX は、プリント基板から発生する『不要電磁波」を抑制するためのルールチェックとブレーン共振解析機能を実装し、基板試作前の段階でノイズ対策を行うためのソフトウエアです。
Artwin EMI無料体験版はここから  カタログ  DEMITASNXカタログ

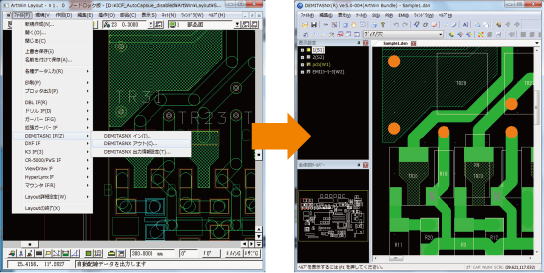

  Artwin Layout とのデータ連携

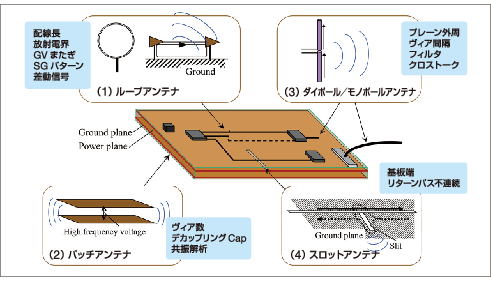

  アンテナの分類

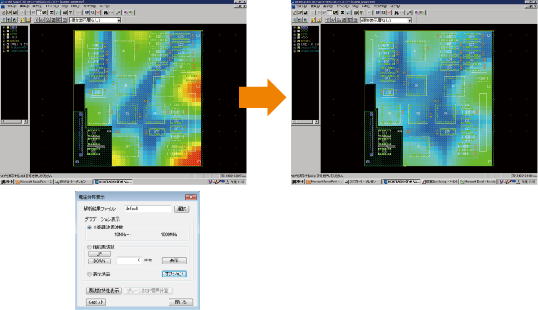

  電源・GND(グランド)共振解析
  • ブレーンの共振状態を視覚化・キャパシタの位置と効果を検証・キャパシタ追加による効果を確認
























  EMIチェック機能    EMIチェック機能
  • 帰路電流分断系チェック
    1. GV ブレーンまたぎ
    2. リターンパス不連続
    3. 基板端
    4. SG パターン有無
    5. SG パターンヴィア間隔
  • 全てのエラーに対して、 エラー説明図
    ・アドバイスを表示
  • 例 1. 配線長チェック
  • 例 2. SGパターンヴィア間隔チェック
  • 電源系チェック
    6. ブレーン外周
    7. デカップリングキャパシタ
    8. デジアナ干渉
    9. LSI グランド分離
  • 配線系チェック
    10. 配線長
    11.ヴィア数
    12. 放射電界
    13.フィルタ
    14. 差動信号
    15. クロストーク































  • Artwin Layoutは、ノイズを軽減するためにDEMITASNXを選択しました。

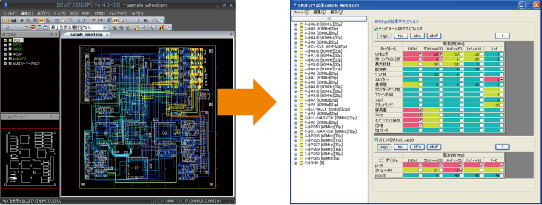

  EMIを発生させる配線や部品位置を検出
  • エラー一覧を表示
    エラーの中でも特に修正が必要な
    エラー・ネットを抽出
  • EMIエラースクリーニング























Artwin NetConver

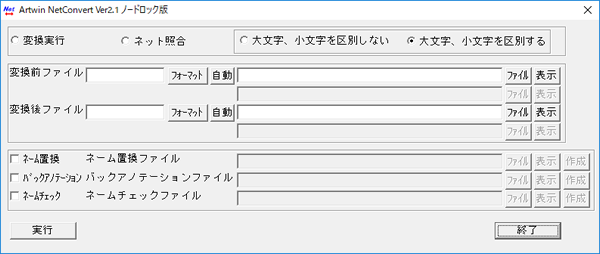

  • Artwin NetConvert自動NET認識と多種類のNET自動変換比較やカスタム変換などが出来る機能対応
  • ArtwinNetConverTは、Netの変換、ネット照合、ネーム置換、ネームチェックなど多くの機能を有しています。

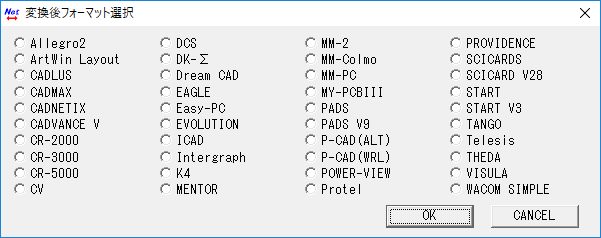

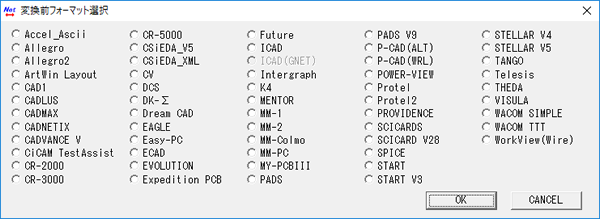

    50種類以上のNETフォーマットを自動判別することが出来ます。
    変換、チェック、照合、等のレポートも出力されます。
    ユーザーリクエストに対応して新たなフォーマットにも随時対応しています。
Artwin NetConvert無料体験版はここから














































オプション機能 I/F

  • IDF I/Fは、3Dデータを出力して他社の3DCADで読み 込み表示します。
    部品配置移動後のIDFデータを受け取り、ArtwinLayoutで部品配置変更も行えます。
  • Artwin EMI I/Fは、DEMITASNXにデータを送る為のI/Fです。
    DEMITASNXは、プリント基板から発生する『不要電磁波」を抑制するためのルールチェックとブレーン共振解析機能を実装し、基板試作前の段階でノイズ対策を行うためのソフトウエアです。
  • 伝送線路解析 HyperLynx デジタル高速基板など、伝送線路特性を重要視する場合、
    HyperLynx にて解析することができます。
    伝送線路解析は設計段階での動作不良の軽減をお手伝いします。
  • CR5000/PWS I/F
    CR5000/PWSのデータを修正したい、Artwin Layout で設計したデータを
    CR5000/PWS に変換したいなど、ご希望に合わせた使用方法が可能です。
  • CADVANCE/DBL I/F
    CADVANCEのデータを修正したい、Artwin Layout で設計したデータを
    CADVANCEに変換したいなど、ご希望に合わせた使用方法が可能です。
    CADVANCE/DBL 現在大幅修正中です。
Artwin オプション機能 I/F無料体験版はここから
